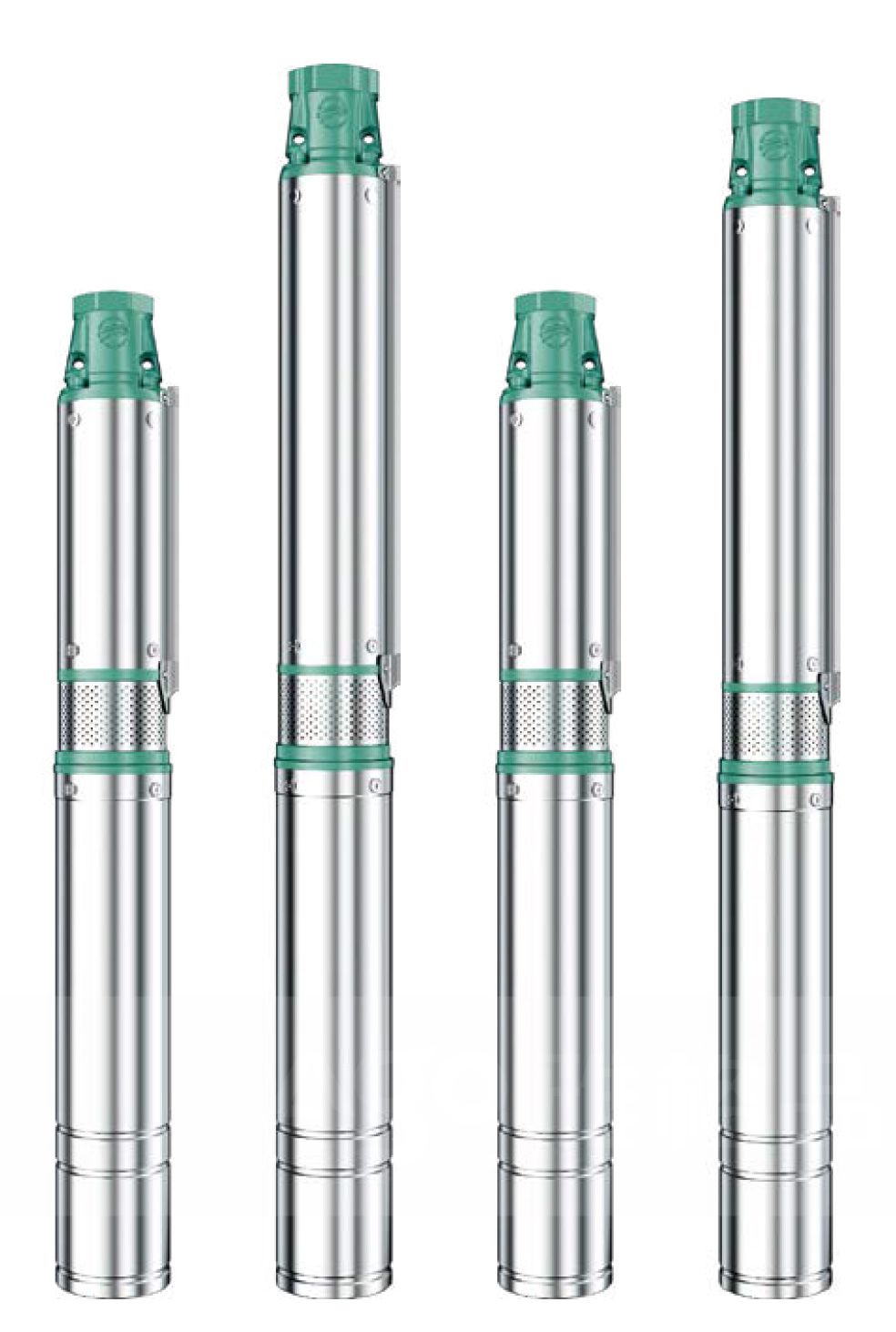

QJ(D) 型井用潜水电泵系列

 上一个产品下一个产品 

产品概述技术参数性能曲线

产品概述

该产品采用抗沙结构，耐磨损，使用寿命长；同时，悬浮式设计的叶轮采用工程塑料材质，性能更稳定；全系标配油浸式电机，潜水深度超过 100 米；可广泛应用于村庄、学校、医院、农场、牧场、建筑、小型水厂、家用供水、水箱、灌溉、城市工厂、商业设施供水、水利系统、喷泉等应用场景。

使用条件

◆ 温度不超过 40℃；

◆ 固体物含量 ( 按重量计 ) 不大于 0.01%；

◆ 酸碱 PH 值 6.5~8.5；

◆ 硫化氢含量不大于 1.5mg/l , 不含任何油类。( 使用在深井中时 , 井筒应保持垂直 , 不允许有双向弯曲。)

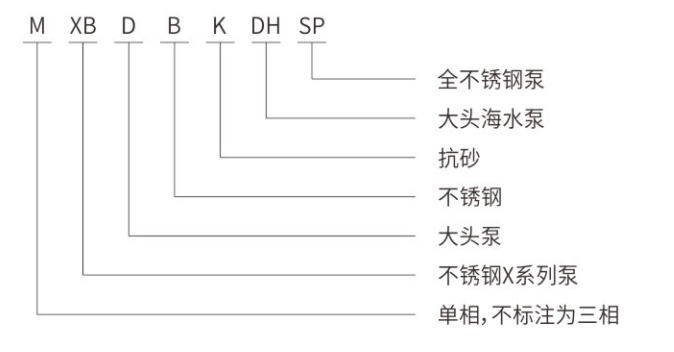

型号说明

其他型号的名称

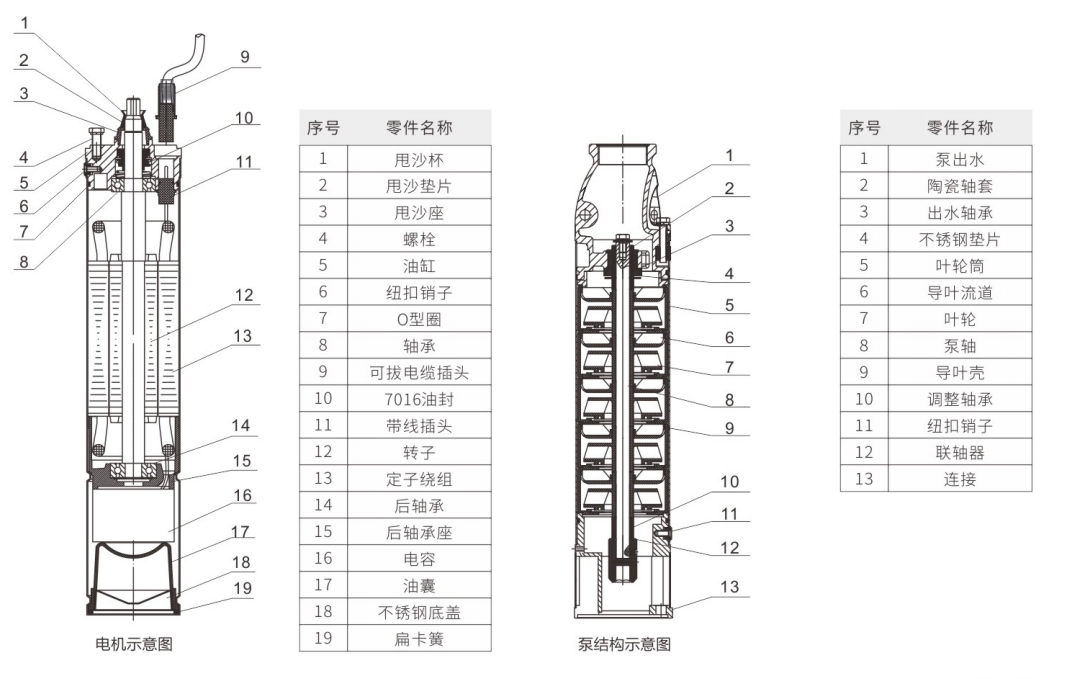

产品结构

B80QJD2技术参数

序号	型号	电压(	功率(kw)	口径(mm)	外径(mm)	流量m²/h		1	1.5	2	3	4
1	B80QJD2-34/8-0.4	220	0.4	33	88	扬程(m)	42	40	38	32	23	8
2	B80QJD2-42/10-0.6	220	0.6	33	88		53	50	47	40	29	12
3	B80QJD2-50/12-0.8	220	0.8	33	88		63	60	56	48	34	14
4	B80QJD2-58/14-0.9	220	0.9	33	88		74	70	66	56	40	15
5	B80QJD2-74/18-1.1	220	1.1	33	88		95	90	85	72	51	24
6	B80QJD2-106/26-1.5	220	1.5	33	88		137	124	114	104	72	28

B80QJD3技术参数

序号	型号	电压(	功率(kw)	口径(mm)	外径(mm)	流量m²/h		2	3	4	5	6
1	B80QJD3-32/8-0.4	220	0.4	33	88	扬程(m)	35	33	30	25	19	10
2	B80QJD3-40/10-0.6	220	0.6	33	88		43	41	38	32	23	14
3	B80QJD3-48/12-0.8	220	0.8	33	88		52	49	46	36	27	16
4	B80QJD3-56/14-0.9	220	0.9	33	88		60	57	54	46	34	20
5	B80QJD3-72/18-1.1	220	1.1	33	88		78	73	70	62	48	28
6	B80QJD3-102/25-1.5	220	1.5	33	88		108	104	100	85	63	42

B80QJD5技术参数

序号	型号	电压(	功率(kw)	口径(mm)	外径(mm)	流量m²/h	o	l1	2	3	4	5	6	7
1	B80QJD5-26/6-0.4	220/380	0.4	50	88	扬程(m)	35	33	32	30	28	24	18	11
2	B80QJD5-34/8-0.6	220/380	0.6	50	88		46	44	42	40	37	32	24	15
3	B80QJD5-42/10-0.8	220/380	0.8	50	88		58	55	53	51	47	40	31	19
4	B80QJD5-50/12-0.9	220/380	0.9	50	88		69	66	63	61	56	48	37	23
5	B80QJD5-58/14-1.1	220/380	1.1	50	88		81	77	74	71	65	56	43	26
6	B80QJD5-74/18-1.5	220/380	1.5	50	88		104	99	95	91	84	72	55	34

90QJD系列2T技术参数

序号	型号	电压(	功率(kw)	口径(mm)	外径(mm)	流量m²/h	o	1	2	3	4	5	6
1	90QJD2-35/7-0.37	220	0.37	33	96	扬程(m)	46	43	35	31	23	12	5
2	90QJD2-50/9-0.55	220	0.55	33	96		60	56	50	44	36	26	13
3	90QJD2-60/11-0.75	220/380	0.75	33	96		72	68	60	58	48	37	22
4	90QJD2-90/16-1.1	220/380	1.1	33	96		104	99	90	84	70	54	31
5	90QJD2-125/20-1.5	220/380	1.5	33	96		135	130	125	108	90	67	39
6	90QJD2-140/23-1.8	220/380	1.8	33	96		150	143	140	121	101	77	45
7	90QJD2-160/26-2.2	220/380	2.2	33	96		200	181	160	138	112	85	51
8	90QJD2-235/36-3.0	220/380	3	33	96		260	258	235	195	128	31
9	90QJD2-310/48-4.0	380	4	33	96		345	342	310	250	165	43
10	90QJD2-400/62-5.5	380	5.5	33	96		450	445	400	333	223	75
11	90QJD2-505/78-7.5	380	7.5	33	96		560	535	505	416	282	107

90QJD系列4T技术参数

序号	型号	电压N	功率(kw)	口径(mm)	外径(mm)	流量m²/h	o	1	2	3	4	5	6	7	8	9
1	90QJD4-25/5-0.37	220	0.37	50	96	扬程(m)	30	29	27	26	25	20	17	14	10	5
2	90QJD4-35/7-0.55	220	0.55	50	96		42	40	38	36	35	29	24	20	14	7
3	90QJD4-45/9-0.75	220/380	0.75	50	96		54	51	49	46	45	37	31	25	18	9
4	90QJD4-58/12-1.1	220/380	1.1	50	96		71	68	65	61	58	49	42	34	23	12
5	90QJD4-7/16-1.5	220/380	1.5	50	96		95	91	86	82	77	65	55	45	31	16
6	90QJD4-85/18-1.8	220/380	1.8	50	96		107	103	97	92	85	73	62	50	35	18
7	90QJD4-100/20-2.2	220/380	2.2	50	96		119	117	113	108	100	82	74	56	39	20
8	90QJD4-140/20-3.0	220/380	3	50	96		165	158	150	145	140	129	115	95	76	44
9	90QJD4-180/35-4.0	380	4	50	96		215	207	199	189	180	169	150	121	92	52
10	90QJD4-230/44-5.5	380	5.5	50	96		275	263	251	240	230	213	190	156	123	75
11	90QJD4-280/54-7.5	380	7.5	50	96		335	323	311	295	280	265	237	193	150	88

90QJD系列6T技术参数

序号	型号	电压(	功率(kw)	口径(mm)	外径(mm)	流量m²/h	0	2	3	4	5	6	7	8	9	10	11	12
1	90QJD6-30/6-0.75	220/380	0.75	50	96	扬程(m)	37	36	35	34	32	30	29	26	23	19	15	10
2	90QJD6-40/8-1.1	220/380	1.1	50	96		50	48	47	45	42	40	38	34	30	25	20	14
3	90QJD6-50/10-1.5	220/380	1.5	50	96		62	60	59	57	53	50	48	43	38	32	25	17
4	90QJD6-56/11-1.8	220/380	1.8	50	96		68	66	65	62	59	56	52	47	42	35	28	19
5	90QJD6-70/13-2.2	220/380	2.2	50	96		81	78	76	73	69	70	62	56	49	41	33	22
6	90QJD6-90/17-3.0	220/380	3	50	96		105	100	96	93	91	90	82	74	65	57	42	28
7	90OJD6-115/22-4.0	380	4	50	96		135	131	127	124	120	115	110	105	96	86	70	55
8	90QJD6-155/29-5.5	380	5.5	50	96		175	173	168	163	159	155	147	139	126	113	92	72
9	90QJD6-190/36-7.5	380	7.5	50	96		220	213	205	198	194	190	180	170	153	136	1i1	87

90QJD系列10T技术参数

序号	型号	电压《》	功率(kw)	口径(mm)	外径(mm)	流量m²/h	0	8	10	12	14	15.5
1	90QJD10-24/5-1.1	220/380	1.1	67	96	扬程(m)	32	27	24	21	18	16
2	90QJD10-32/7-1.5	220/380	1.5	67	96		42	35	32	28	23	18
3	90QJD10-37/8-1.8	220/380	1.8	67	96		47	40	37	32	26	21
4	90QJD10-42/10-2.2	220/380	2.2	67	96		52	47	42	37	30	27
5	90QJ10-52/13-3.0	220/380	30	67	96		67	58	52	48	42	35
6	90QJ10-72/17-4.0	380	4	67	96		92	77	72	66	58	48
7	90QJ10-92/23-5.5	380	5.5	67	96		122	100	92	84	74	64
8	90QJ10-122/30-7.5	380	7.5	67	96		162	132	122	112	97	87

90QJD系列15T技术参数

序号	型号	电压	功率(kw)	口径(mm)	外径(mm)	流量m²/h	o	8	10	12	15	16	18	20	22
1	90QJD15-21/6-1.5	220/380	1.5	67	96	扬程(m)	36	30	26	25	22	20	17	15	11
2	90QJD15-25/7-1.8	220/380	1.8	67	96		42	34	30	29	26	23	20	17	13
3	90QJD15-32/9-2.2	220/380	2.2	67	96		54	44	39	37	33	30	26	22	17
4	90QJ15-44/12-3.0	220/380	3	67	96		72	59	52	49	44	40	34	29	22
5	90QJ15-57/16-4.0	380	4	67	96		92	77	70	67	57	54	46	39	32
6	90QJ15-77/21-5.5	380	5.5	67	96		122	102	94	87	77	70	62	52	42
7	90QJ15-97/27-7.5	380	7.5	67	96		152	132	122	112	97	92	77	67	54

125QJ系列8T技术参数

序号	型号	电压	功率(kw)	口径(mm)	外径(mm)	流量m²/h	o	2	4	6	8	10	12	14	16
1	125QJ8-62/7-1.5S	380	1.5	58	132	扬程(m)	72	68	66	64	62	52	34	22	8
2	125QJ8-82/9-2.2S	380	2.2	58	132		92	89	87	85	82	65	42	27	10
3	125QJ8-102/12-3.0S	380	3	58	132		127	122	112	107	102	87	63	45	12
4	125QJ8-122/15-4.0S	380	4	58	132		152	144	134	129	122	102	70	50	14
5	125QJ8-162/20-5.5S	380	55	58	132		202	192	182	172	162	132	92	58	17
6	125QJ8-222/28-7.5S	380	7.5	58	132		272	262	252	242	222	187	140	97	52
7	125QJ8-252/34-9.2S	380	9.2	58	132		322	299	287	270	252	202	173	122	66
8	125QJ8-302/40-11S	380	11	58	132		372	350	333	314	302	251	202	145	80
9	125QJ8-352/48-13S	380	13	58	132		452	416	398	375	352	300	240	172	92
10	125QJ8-402/54-15S	380	15	58	132		502	470	448	422	402	338	272	192	102

6SP系列技术参数

序号	型号	电压(	功率(kw)	口径(mm)	外径(mm)	流量m/h	o	3	6	9	12	15	17	18	21	24
1	6SP(M)17-8/1-0.75-D4	220/380	0.75	100	144	扬程(m)	11	11	11	10	10	9	8	7	6	4
2	6SP(M)17-16/2-1.1-D4	220/380	1.1	100	144		22	22	22	21	19	17	16	15	12	8
3	6SP(M)17-24/3-1.5-D4	220/380	1.5	100	144		33	33	32	31	29	26	24	22	17	12
4	6SP(M)17-32/4-2.2-D4	220/380	2.2	100	144		44	44	43	42	39	35	32	30	23	15
5	6SP(M)17-39/5-3.0-D4	220/380	3	100	144		55	55	54	52	49	44	39	37	29	19
6	6SP17-55/7-4.0-D4	380	4	100	144			77	75	73	68	61	55	52	40	27
7	6SP17-71/9-5.5-D4	380	5.5	100	144		99	99	97	94	88	79	71	67	52	35
8	6SP17-87/11-7.5-D4	380	7.5	100	144		121	121	1i9	115	107	96	87	82	63	42

150QJD系列5T技术参数

序号	型号	电压《	功率(kw)	口径(mm)	外径(mm)	流量m²/h	0	2	4	5	6	8	10	11	12
1	D150QJD5-22/2-0.55	220	0.55	50	135	扬程(m)	27	26	23	22	20	16	12	9	6
2	D150QJD5-32/3-0.75	220	0.75	50	135		42	38	35	32	31	24	16	12	7
3	D150QJD5-44/4-1.1	220/380	1.1	50	135		52	51	47	44	41	33	23	18	11
4	D150QJD5-57/5-1.5	220/380	1.5	50	135		67	65	60	57	53	43	30	24	16
5	D150QJD5-77/7-2.2	220/380	2.2	50	135		92	88	81	77	70	57	39	29	18

150QJD系列8T技术参数

序号	型号	电压()	功率(kw)	口径(mm)	外径(mm)	流量m²/h	o	2	4	6	8	10	12	14	15	16
1	D150QJD8-22/2-0.75	220	0.55	67	135	扬程(m)	27	26	25	24	22	19	16	12	11	8
2	D150QJD8-32/3-1.1	220/380	1.1	67	135		39	38	37	35	32	27	22	17	15	11
3	D150QJD8-42/4-1.5	220/380	1.5	67	135		52	51	46	43	42	34	28	21	17	13
4	D150QJD8-52/5-2.2	220/380	2.2	67	135		67	65	61	58	52	44	36	28	23	18

150QJD系列15T技术参数

序号	型号	电压(	功率(kw)	口径(mm)	外径(mm)	流量m/h	o	6	8	10	12	15	18	20	22	24	26	28
1	DH150QJ15-26/3-1.5	220/380	1.1	100	135	扬程(m)	24	22	21	20	19	18	15	14	12	10	9	7
2	DH150QJ15-34/4-2.2	220/380	1.5	100	135		34	30	29	28	27	26	21	19	17	14	12	8
3	DH150QJ15-42/5-3	220/380	2.2	100	135		44	39	38	36	35	32	26	23	20	17	13	10
4	DH150QJ15-57/7-4	220/380	3	100	135		54	48	46	44	42	40	34	30	25	20	17	12

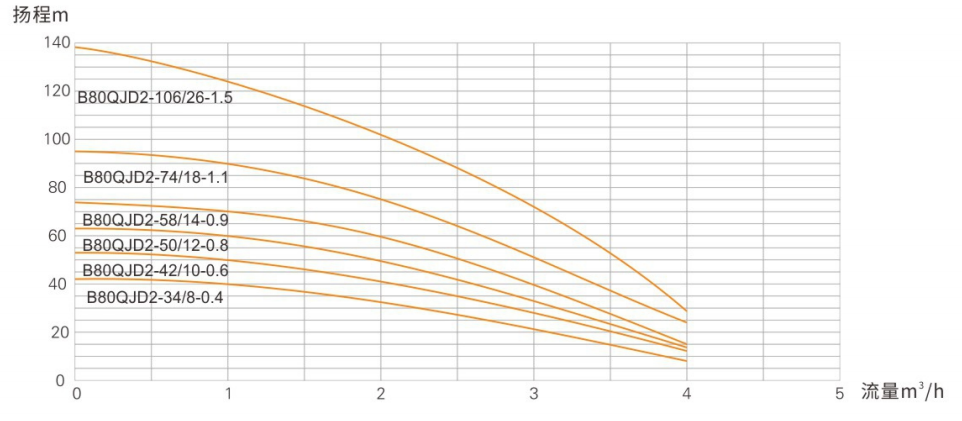

B80QJD2 性能曲线

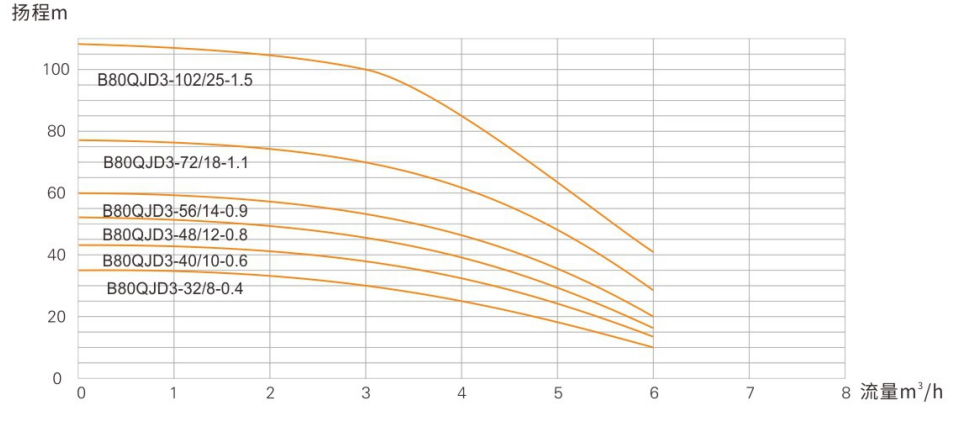

B80QJD3 性能曲线、

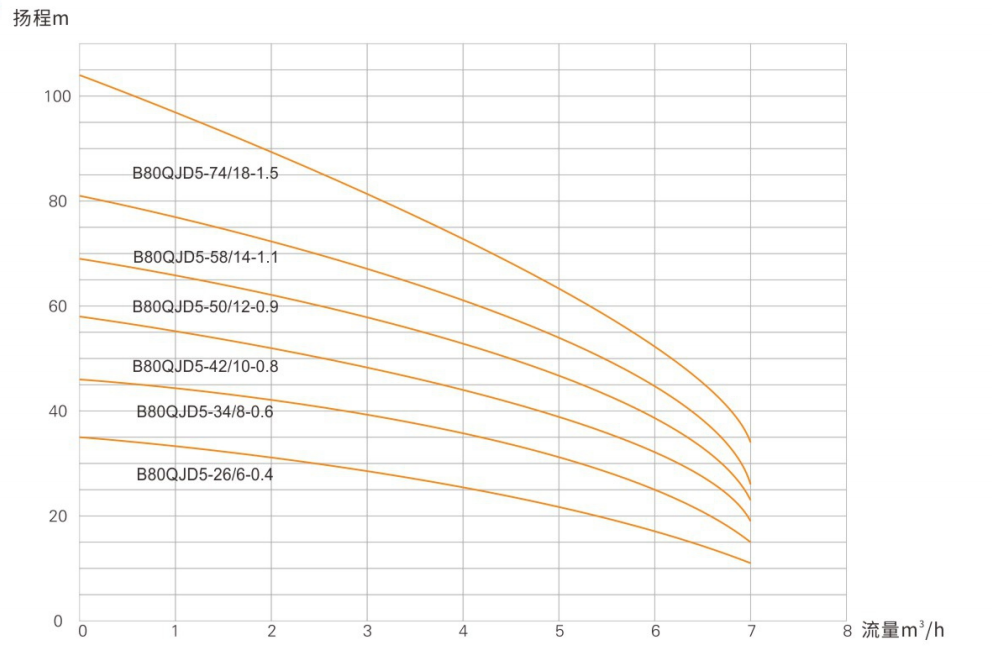

B80QJD5 性能曲线

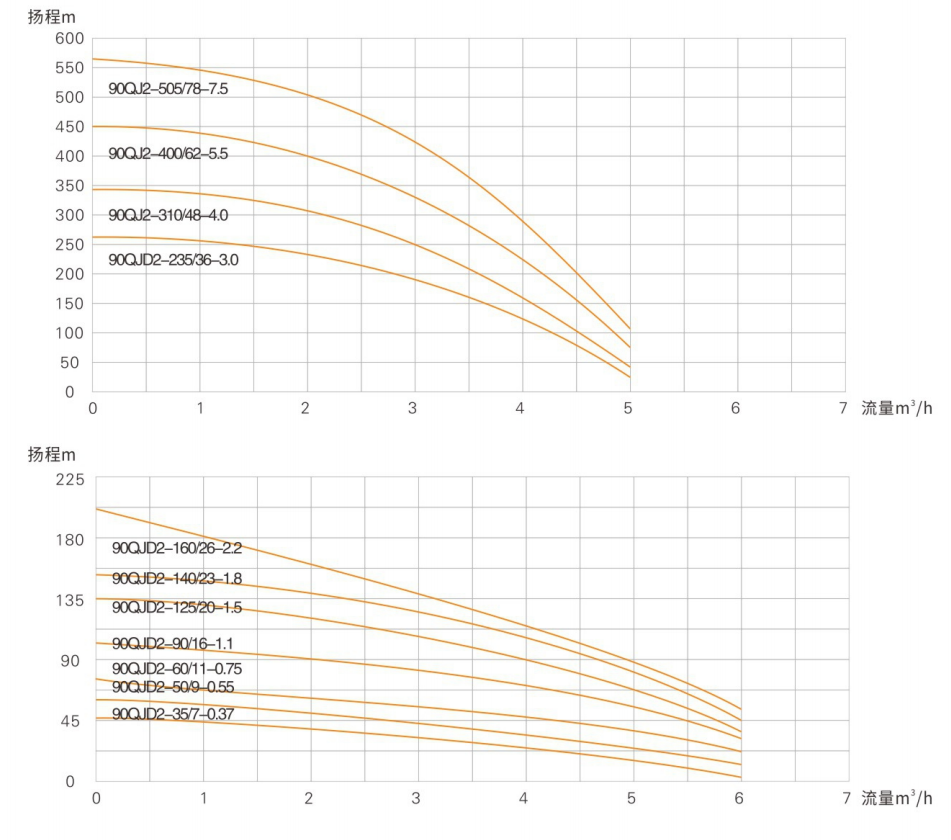

90QJD系列2T性能曲线

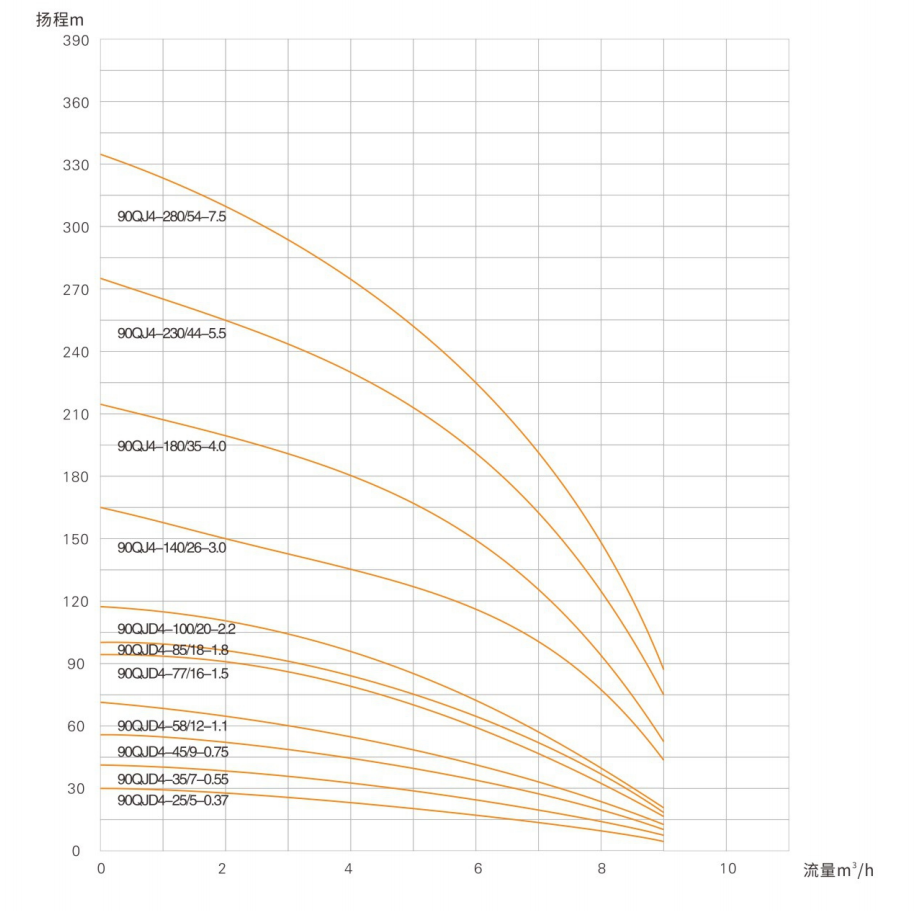

90QJD系列4T性能曲线

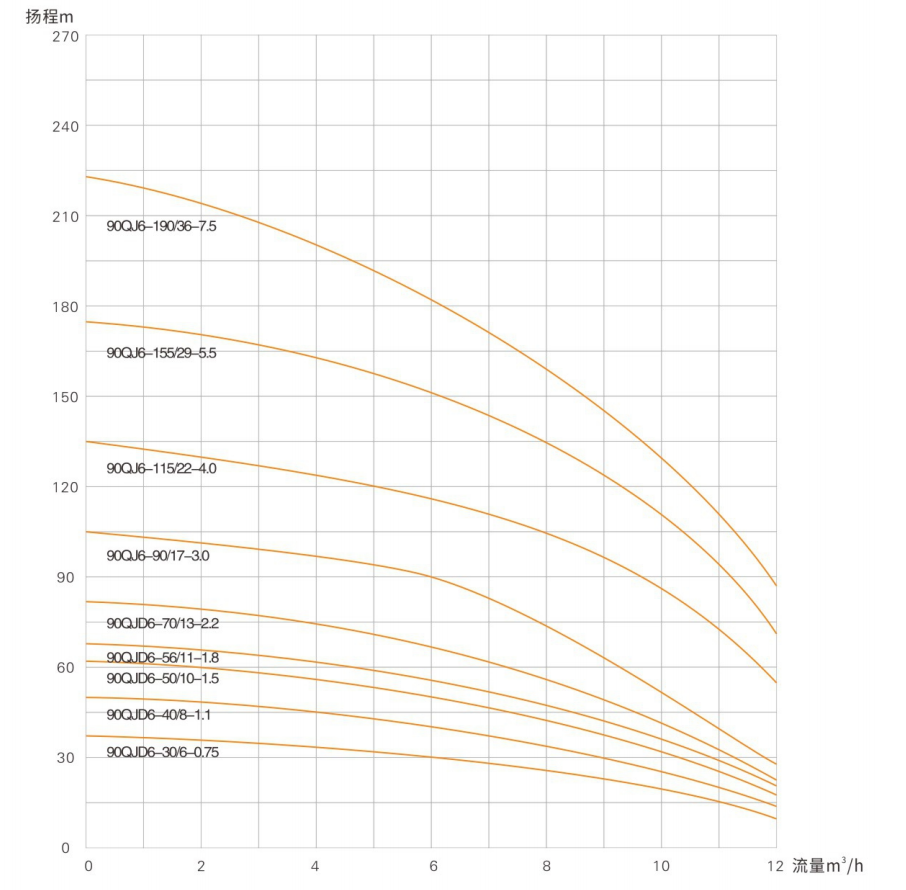

90QJD系列6T性能曲线

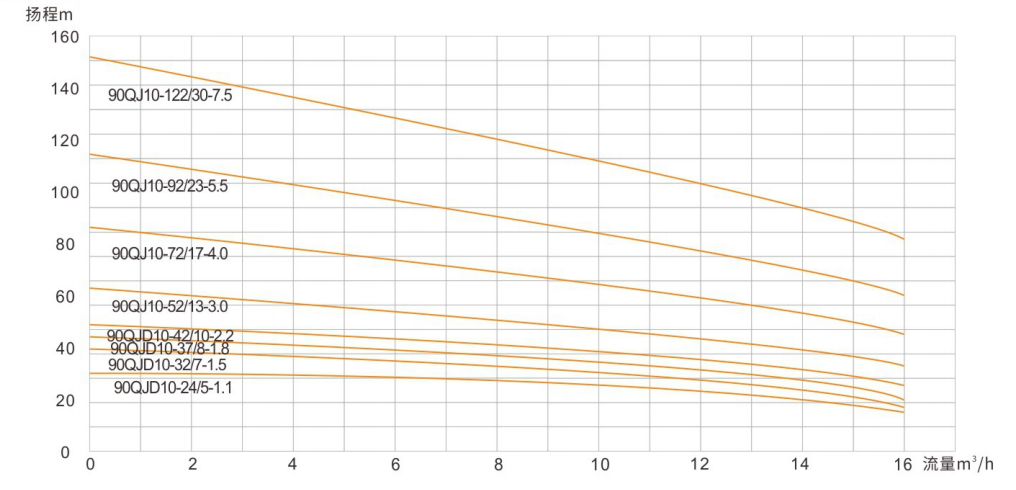

90QJD系列10T性能曲线

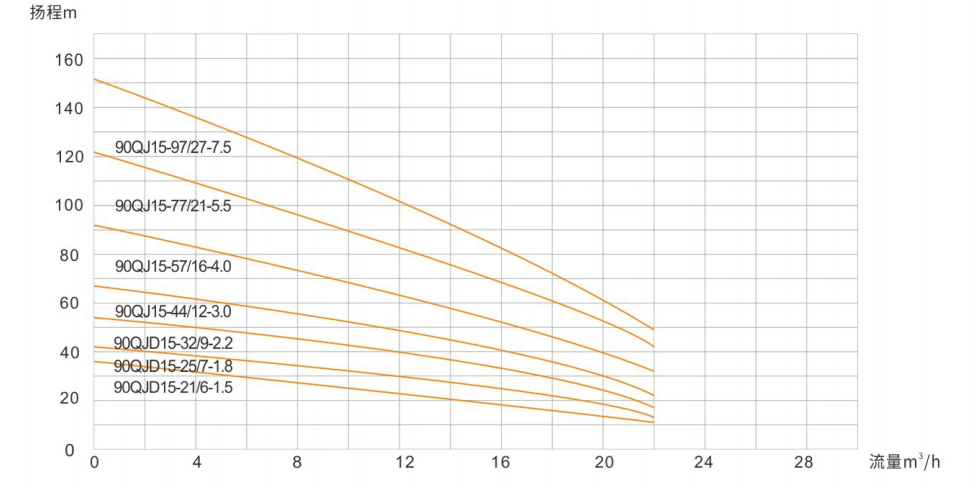

90QJD系列15T性能曲线

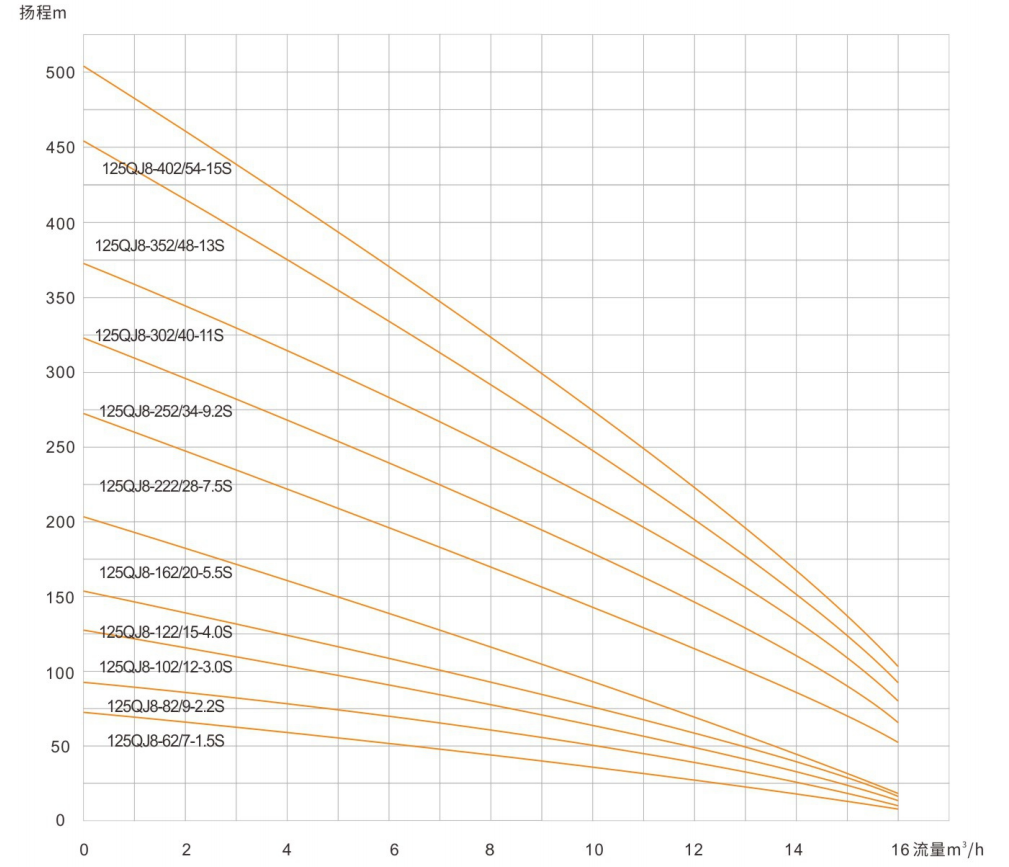

125QJ系列8T性能曲线

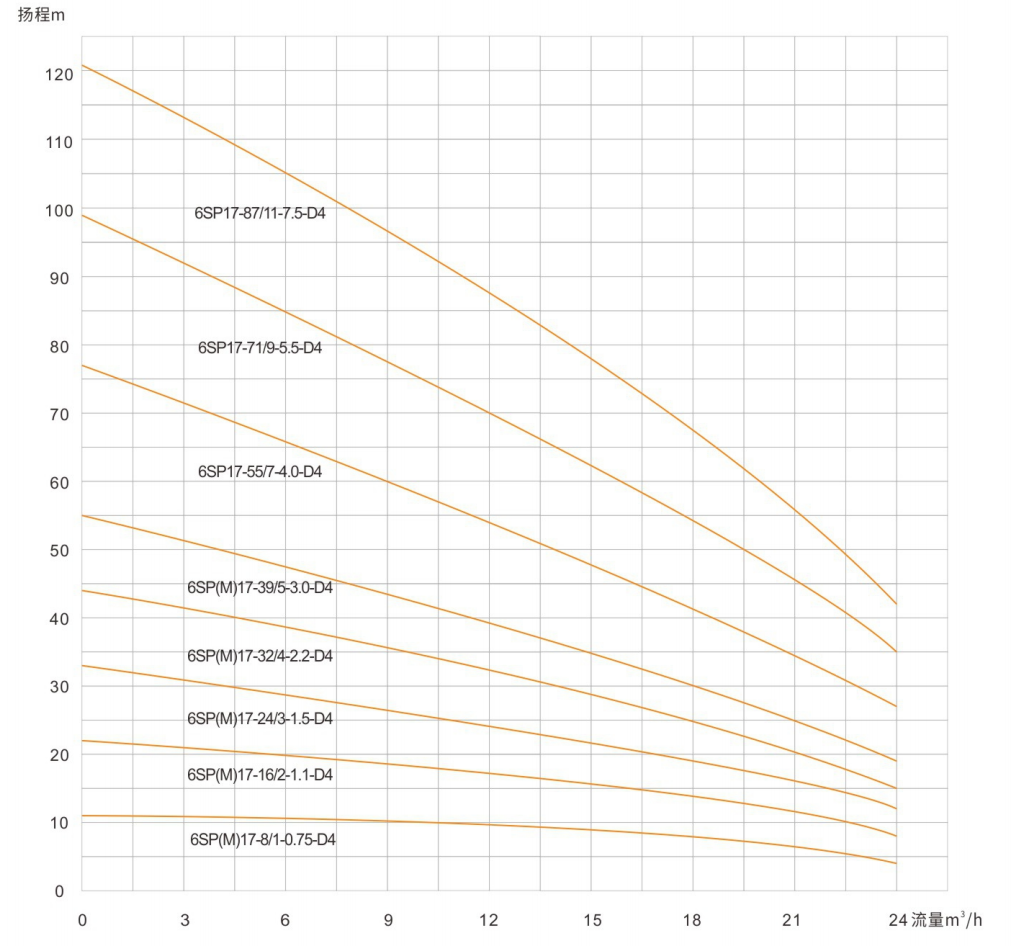

6sp系列性能曲线

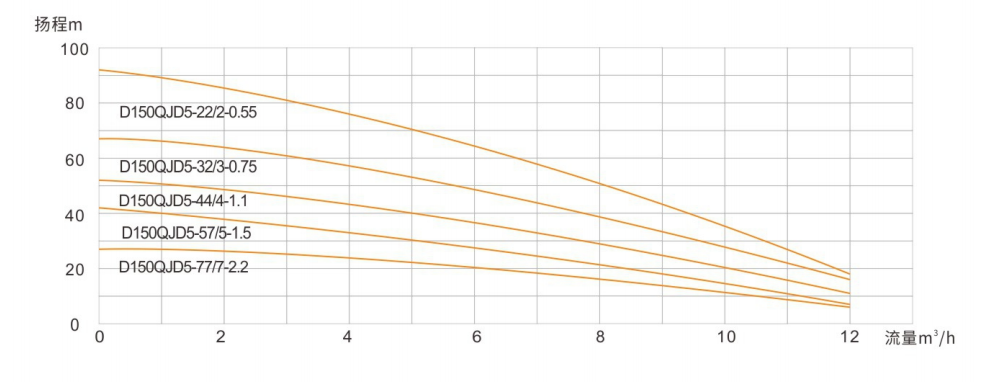

150QJD系列5T性能曲线

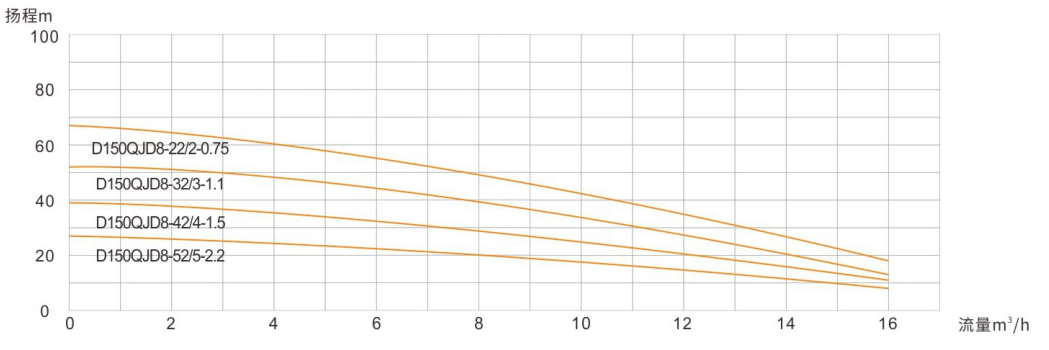

150QJD系列8T性能曲线

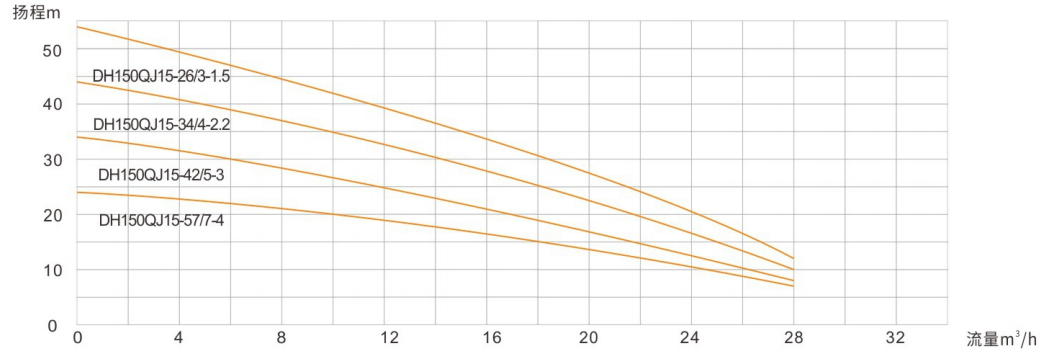

150QJD系列15T性能曲线
